En aparejos de servicio pesado, elevación aérea, remolque marítimo y construcción de líneas de servicios públicos, el hardware de alta resistencia conlleva una inmensa responsabilidad mecánica. Entre estos componentes críticos, los grilletes de anclaje, también conocidos como grilletes de proa, sirven como eslabones primarios removibles que conectan cables metálicos, cadenas de alta resistencia, aisladores y puntos de carga estructurales pesados. Debido a que estos componentes soportan altos esfuerzos cíclicos, cargas de impacto dinámicas y exposición ambiental adversa, los equipos de inspección de campo frecuentemente encuentran desgaste, deformación y oxidación.
Entre los responsables de seguridad y responsables de adquisiciones surge constantemente una pregunta crítica: ¿Se puede reparar un grillete de anclaje dañado o se debe retirar de servicio permanentemente?
Como fabricante líder de accesorios de línea y accesorios de alimentación con más de 25 años de experiencia en producción y proveedor certificado ISO 9001/14001/45001 para China National Grid, Victory Electric Power Equipment Co., Ltd fabrica hardware de forja de alta capacidad dentro de nuestras instalaciones de 60.000 metros cuadrados. Respaldado por nuestro laboratorio de pruebas funcionales avanzado de 3000 metros cuadrados y un equipo de más de diez ingenieros profesionales de I+D, este artículo técnico proporciona un análisis de ingeniería absoluto de los mecanismos de daño de los grilletes, los estándares de cumplimiento de seguridad y por qué las reparaciones estructurales en el campo están estrictamente prohibidas según las regulaciones industriales globales.
Ingeniería anatómica de un grillete de anclaje

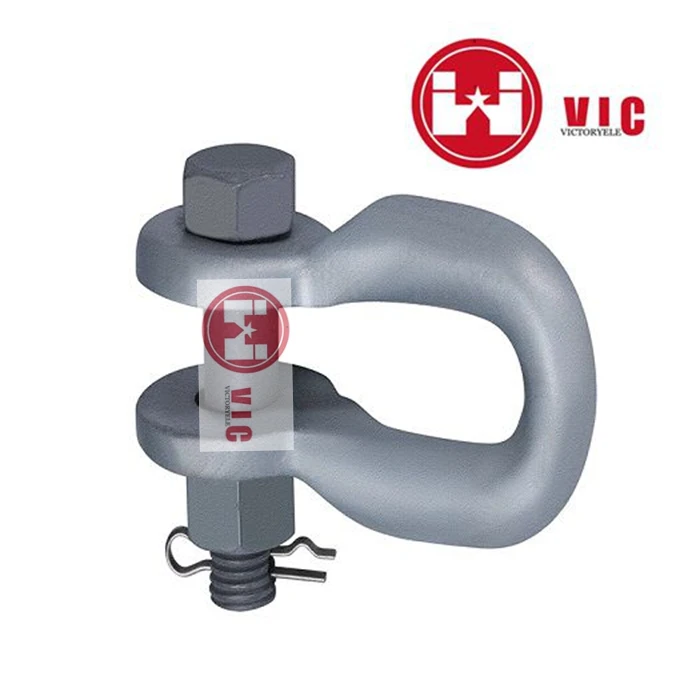

Para comprender cómo el daño afecta el rendimiento, se debe examinar la distribución metalúrgica de fuerzas dentro de un grillete de anclaje. Un grillete de ancla consta de dos partes principales: el arco (o cuerpo) curvo forjado y el pasador extraíble (pasador roscado, pasador redondo o tipo perno).
La geometría distintiva en forma de U o de arco permite que el grillete acepte cargas multidireccionales o configuraciones de cables de sujeción en ángulo sin inducir un torque localizado severo, a diferencia de los grilletes de cadena más estrechos. Durante la producción, el acero al carbono estructural o el acero aleado se somete a procesos precisos de forjado para alinear los límites internos de grano del metal con la curvatura del arco. Esta continuidad microestructural le da al hardware su resistencia a la tracción nominal y propiedades de deformación elástica en condiciones de carga extremas.
Mecanismos primarios de daño en aparejos marinos y de servicios públicos
A pesar de los estándares de fabricación premium, el servicio de campo prolongado expone el hardware de la línea a vectores de desgaste predecibles. Comprender estos mecanismos ayuda a los ingenieros de campo a identificar riesgos antes de que ocurra una falla dinámica.
1. Desgaste abrasivo y adelgazamiento
La fricción continua de cables de acero pesados, eslabones maestros o eslabones de cadena que rozan contra la corona interior del arco del grillo eliminará el material de manera constante. Durante meses de servicio, esta abrasión disminuye el área de la sección transversal de la varilla, lo que reduce su capacidad para resistir fuerzas de corte y tracción.
2. Corrosión atmosférica y galvánica
En redes de transmisión al aire libre y entornos marítimos, el hardware se enfrenta a una exposición continua a la humedad, la niebla salina y los contaminantes químicos ácidos. Esta exposición desencadena la oxidación, lo que provoca picaduras profundas a lo largo del cuerpo del grillete. Además, cuando los grilletes de acero entran en contacto directo con metales diferentes (como los conductores de tierra de cobre), la corrosión galvánica se acelera, desestabilizando la estructura cristalina del acero.
3. Sobrecarga y fatiga estructural
Someter el hardware de aparejo a cargas de impacto dinámicas, cargas laterales inadecuadas o cargas que exceden el límite de carga de trabajo (WLL) nominal fuerza al acero a superar su límite elástico y provocar una deformación plástica. Esto da como resultado un estiramiento permanente del arco, un estrechamiento del ancho de la mandíbula o una flexión de los hilos del pasador.
El estándar absoluto: por qué está prohibido reparar daños estructurales
Según las normas globales de seguridad industrial, incluidas ASME B30.26 (herramientas de aparejo), EN 13889 y RR-C-271, las reparaciones estructurales, la soldadura o el mecanizado de grilletes de carga están estrictamente prohibidos. ### La falacia del rectificado y el mecanizado
La sugerencia de que un desgaste menor pueda repararse mecanizando o rectificando la superficie para restaurar dimensiones uniformes es una imposibilidad de ingeniería. Pulir el acero para eliminar una ranura o picadura reduce permanentemente el diámetro de la sección transversal de esa sección. Dado que la capacidad de carga de tracción es directamente proporcional al área transversal mínima, el mecanizado de un grillete inevitablemente degrada su resistencia a la rotura original, lo que invalida su límite de carga de trabajo estampado.
El peligro de la soldadura y el llenado térmicos
Intentar rellenar hendiduras, grietas o hoyos mediante soldadura por arco eléctrico o rellenos metálicos cosméticos altera el perfil de rendimiento del metal. El intenso calor localizado de la soldadura crea una zona afectada por el calor (HAZ) dentro del acero forjado de alta resistencia. Este choque térmico altera la estructura del grano, creando fragilidad localizada y zonas de tensión residual interna que pueden fracturarse instantáneamente bajo tensión dinámica. De manera similar, el uso de rellenos metálicos no estructurales simplemente oculta a los inspectores grietas superficiales profundas y no hace nada para restaurar la resistencia mecánica del núcleo de acero.
Restricciones de roscado de hilos
Si las roscas interiores de un5 8 Grillete de anclajeo un trabajo pesadoGrillete de cadena de anclaLas roscas se enroscan o se aplanan debido a un torque excesivo, no es seguro volver a roscar las roscas con una herramienta de troquel. El nuevo roscado elimina el material original de las paredes internas de conexión de la rosca, lo que aumenta el juego de tolerancia de la rosca. Bajo alta tensión, este espacio excesivo puede provocar que se rompa el hilo, lo que hace que el pasador se expulse bajo carga.
Mantenimiento permitido versus desmantelamiento obligatorio
Si bien la modificación estructural está prohibida, los procedimientos específicos de mantenimiento no estructural pueden extender de manera segura la vida útil de los herrajes de aparejo certificados.
Remediación de superficie permitida
si un1 2 Grillete de anclajemuestra una ligera oxidación superficial (óxido) sin picaduras estructurales profundas ni pérdida de material, se puede limpiar. Los técnicos pueden utilizar un cepillo de alambre rígido o una solución convertidora de óxido no ácida especializada para limpiar la superficie. Una vez limpio, recubrir el acero desnudo con un compuesto de galvanización en frío rico en zinc ayuda a restaurar la protección atmosférica.
Criterios obligatorios de rechazo y desguace
Según las normas internacionales de elevación, un grillete debe retirarse permanentemente de servicio, cortarse por la mitad con un soplete para evitar su reutilización y reemplazarse si presenta alguno de los siguientes parámetros:
Marcas faltantes:El nombre del fabricante, la marca registrada, el límite de carga de trabajo (WLL) nominal y el código de seguimiento deben ser claramente legibles en el cuerpo.
Indicación de daño por calor:Cualquier exposición a golpes de arco de soldadura localizados, quemaduras de soplete o decoloración térmica indica una manipulación metalúrgica comprometida.
Distorsión dimensional:Cualquier curvatura, torsión o alargamiento del arco, o una apertura de la mandíbula que exceda las dimensiones originales en más del 5%.
Deflexión del pasador:Cualquier curvatura, muesca o distorsión visible del pasador, o un pasador que no pueda asentarse completamente y apretarse manualmente en el cuello roscado.
Desgaste excesivo:Una reducción de más del 10% en cualquier dimensión crítica original del arco del grillete o del núcleo del pasador.
Fracturas superficiales:Cualquier grieta visible, costura microscópica o fisura profunda descubierta durante la inspección visual o pruebas no destructivas.
Garantía de calidad avanzada desde la fábrica
Para minimizar las fallas en el campo y eliminar la necesidad de modificaciones peligrosas en el campo, los gerentes de adquisiciones deben obtener hardware altamente duradero y precertificado diseñado para soportar ambientes extremos.
En las instalaciones de fabricación de Victory, cada lote de producción de accesorios de línea se somete a estrictos protocolos de garantía de calidad antes del envío:
Integridad de forjado por estampación:Utilizando prensas de forjado automatizadas de alta capacidad para garantizar una densidad uniforme y eliminar bolsas internas de gas o huecos de material.
Laminación de hilo de precisión:Todos los pasadores del grillete cuentan con roscas laminadas con precisión en lugar de roscas cortadas, lo que preserva la continuidad del grano del material y maximiza la resistencia a la fatiga por corte.
Galvanización en caliente ASTM A153:Recubrimiento de todos los componentes con una densa capa de zinc unida metalúrgicamente para proporcionar resistencia a la corrosión a largo plazo en entornos marinos e industriales.
Pruebas de tracción destructivas:Seleccionar al azar productos terminados para probarlos en nuestro laboratorio de 3000 metros cuadrados para verificar que la resistencia máxima a la rotura cumpla con un factor de diseño de seguridad mínimo de 4:1 o 6:1 en relación con la WLL nominal.
Conclusión de ingeniería
Al evaluar si un grillete de anclaje dañado se puede reparar, la respuesta desde una perspectiva regulatoria y de seguridad estructural es clara: se puede limpiar el óxido superficial menor, pero cualquier deformación estructural, daño en la rosca, desgaste superior al 10% o agrietamiento requiere reemplazo inmediato.
Intentar soldar, esmerilar o modificar el hardware de elevación introduce puntos de falla impredecibles que amenazan al personal de campo y la infraestructura. Invertir en componentes galvanizados en caliente de alta resistencia respaldados por una estricta documentación de laboratorio sigue siendo el único enfoque compatible para gestionar el riesgo en operaciones industriales y de servicios públicos pesados.
Referencias y Cumplimiento Normativo
ASME B30.26: Hardware de aparejo: estándares de selección, inspección, uso y mantenimiento.
Especificación federal RR-C-271F: Cadenas y Grilletes, Conjuntos de una y varias patas.
EN 13889: Grilletes de acero forjado para uso general de elevación - Grilletes en forma de D y grilletes en forma de arco - Grado 6 - Seguridad.
